Trong mỗi ý a ), b), c), d) ở mỗi câu, thí sinh chọn đúng hoặc sai.
Một nhà máy phát điện cung cấp điện năng với công suất 20 MW cho một thành phố X cách nhà máy 124 km . Trước khi truyền tải, điện áp được sản xuất từ nhà máy điện có giá trị hiệu dụng khoảng 25 kV . Đường dây tải điện làm bằng đồng có điện trở suất \(1,62 \cdot 10^{-8} \Omega\).m với tiết diện \(0,81 \mathrm{~cm}^{2}\). Xem các hao phí năng lượng chỉ xảy ra trên điện trở đường dây tải điện. Máy biến thế (biến áp) 1 có số vòng dây và điện áp đặt vào hai đầu của cuộn dây sơ cấp lần lượt là 1000 vòng và 25 kV . Điện áp đưa lên đường dây tải điện là 500 kV .
Lấy giá điện 145 đồng/kW.h.
Trong sơ đồ về quá trình truyền tải điện năng, máy biến thế 1 và máy biến thế 3 là máy tăng thế. Còn máy biến thế 2 và máy biến thế 4 là máy giảm thế.
Máy biến thế 1 có số vòng dây của cuộn dây thứ cấp là 20000 vòng
Công suất hao phí điện năng trên đường dây tải điện khi truyền từ nhà máy đến thành phố X là 39680 W .
Khi có sử dụng máy biến thế 1 thì chi phí phải chi trả cho hao phí điện năng xuất hiện trên dây tải trong mỗi ngày ( 24 giờ) được giảm xấp xỉ 5,5 triệu đồng so với khi chưa sử dụng máy biến thế 1 .
Hãy suy nghĩ và trả lời câu hỏi trước khi xem đáp án
Tuyển Tập Đề Thi Tham Khảo Tốt Nghiệp THPT Năm 2025 - Vật Lí - Bộ Đề 01 là tài liệu ôn tập quan trọng dành cho học sinh lớp 12, giúp các em rèn luyện kỹ năng làm bài và chuẩn bị tốt nhất cho kỳ thi tốt nghiệp THPT 2025. Bộ đề được biên soạn theo định hướng của Bộ GD ĐT, bám sát chương trình học, bao gồm các chủ đề quan trọng như cơ học, điện học, quang học, dao động và sóng, vật lý hạt nhân… Hệ thống câu hỏi trắc nghiệm phong phú, được thiết kế theo nhiều mức độ từ nhận biết, thông hiểu đến vận dụng và vận dụng cao, giúp học sinh làm quen với cấu trúc đề thi và phát triển kỹ năng phân tích, tư duy logic. Mỗi đề thi đều có đáp án chi tiết và hướng dẫn giải cụ thể, hỗ trợ học sinh tự đánh giá năng lực, xác định điểm mạnh và cải thiện điểm yếu trong quá trình ôn tập.
Câu hỏi liên quan
Cho mạch điện như hình vẽ. Các giá trị điện trở là \({{R}_{1}}=2\) Ω; \({{R}_{2}}=3\) Ω; \({{R}_{3}}=4\) Ω; \({{R}_{4}}=6\) Ω. Hiệu điện thế giữa hai đầu đoạn mạch là \({{U}_{AB}}=18\) V.
Đồ thị ở hình bên dưới biểu diễn cường độ dòng điện xoay chiều theo thời gian.
Trong các phát biểu sau, phát biểu nào sai?
Cho mạch điện như hình vẽ. Với \({{C}_{1}}=6\) \(\mu F\), \({{C}_{2}}=3\) \(\mu F\), \({{C}_{3}}=6\) \(\mu F\), \({{C}_{4}}=1\) \(\mu F\) và \({{U}_{AB}}=60\) V.
Trong mạch điện xoay chiều chỉ chứa điện trở R và tụ điện có điện dung C (không đổi), điện áp giữa hai đầu đoạn mạch và cường độ dòng điện trong mạch biến thiên điều hòa theo thời gian. Liên hệ giữa pha điện áp và pha của dòng điện là:
Đồ thị biểu diễn sự biến thiên của điện áp u và cường độ dòng điện i theo thời gian chạy qua một đoạn mạch được cho như hình vẽ.
Cường độ dòng điện i sớm pha hơn điện áp u một góc bằng

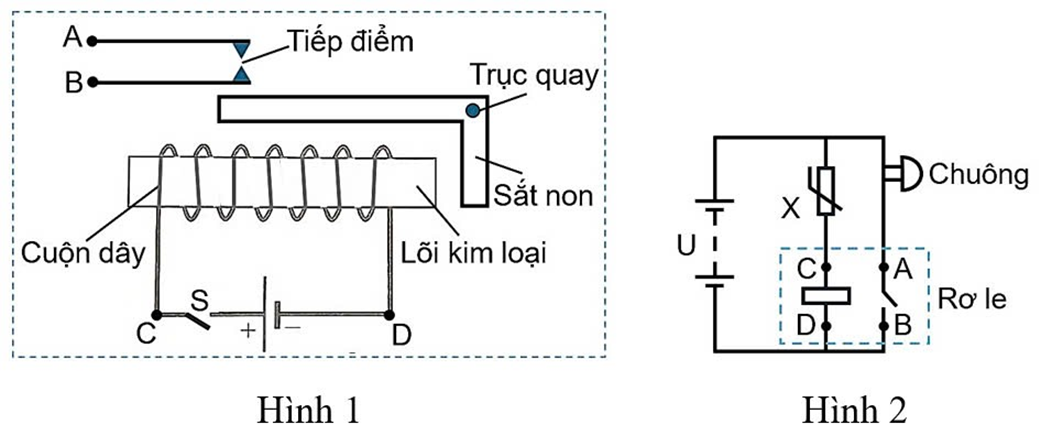

Hình 1: Mô tả Rơle có nguồn điện và khóa S để đóng, ngắt dòng điện từ A qua B. Khi đóng khóa S, cuộn dây là nam châm điện hút thanh sắt non làm thanh sắt quay đóng tiếp điểm, trong mạch A, B có dòng điện chạy qua.
